Como testes de desgaste e aderência garantem confiabilidade em chips, filmes finos e MEMS
Na indústria de microeletrônica, a confiabilidade de materiais e componentes depende diretamente da capacidade de entender o comportamento mecânico de superfícies em escala microscópica. Sendo assim, a tribologia em semicondutores — ciência que estuda o atrito, desgaste e lubrificação entre superfícies — tem se tornado uma ferramenta essencial para garantir a durabilidade e o desempenho de dispositivos como chips, sensores, filmes finos e MEMS.
Neste artigo, destacamos como essa abordagem permite prever falhas, validar revestimentos funcionais e melhorar processos de fabricação. Acompanhe o blog da Tennessine e conheça os diferenciais técnicos dessa aplicação e como ela pode beneficiar seu laboratório ou linha de produção.
Tribologia em Semicondutores: Por que é essencial?
Em primeiro lugar, sabe-se que a fabricação de semicondutores envolve múltiplas camadas de materiais depositados sobre superfícies de silício. Essas camadas — condutoras, isolantes ou protetoras — estão sujeitas a tensões, atrito e deformações durante o uso ou o próprio processo de fabricação.
Nesse sentido, os ensaios tribológicos ajudam a responder perguntas cruciais:
- O filme fino resiste ao desgaste durante a operação?
- A camada adesiva entre materiais mantém a integridade do dispositivo ao longo do tempo?
- Há risco de falhas por delaminação ou trincas por pressão mecânica?
Assim, ao realizar testes de scratch (risco), indentação e desgaste, é possível quantificar a resistência mecânica, o atrito entre superfícies e os limites de adesão em escala micro e nanométrica.
Portanto, essas informações são fundamentais para validar materiais utilizados em diferentes tipos de componentes sensíveis. Como MEMS; Wafers de silício, sensores ópticos e táteis; camadas isolantes e condutoras.
Como funcionam os testes tribológicos aplicados?
Em suma, os testes tribológicos com aplicação para semicondutores envolvem:
- Teste de risco (scratch): avalia a aderência de filmes finos e camadas de revestimento. Mede-se a força necessária para causar delaminação ou fratura com precisão.
- Indentação: mede a dureza e a resposta elástica/plástica do material. Ajuda a caracterizar propriedades mecânicas em microescala.
- Teste de desgaste: simula a fricção repetitiva entre superfícies para prever a durabilidade do material.
Dessa maneira, esses ensaios são realizados com controle de carga altamente preciso, muitas vezes combinado com imageamento óptico ou perfilometria 3D. Garantindo dados quantitativos confiáveis e traçáveis.

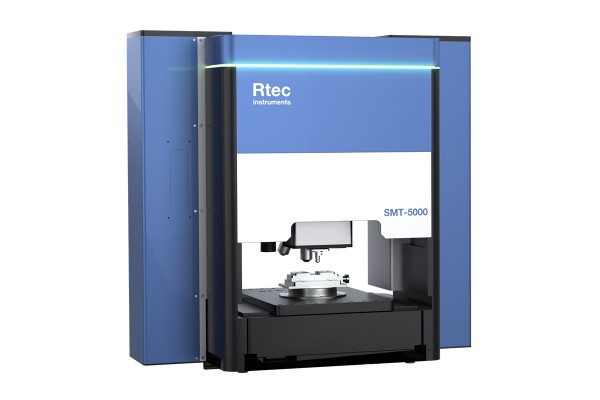

SMT-5000: Solução avançada para microengenharia
Primordialmente, o SMT-5000 é um sistema de testes tribológicos que permite a caracterização mecânica de superfícies com alta resolução e controle preciso. Sua arquitetura modular e a faixa de carga que vai do nível nanométrico ao macroscópico tornam o equipamento adequado para diferentes contextos de análise em semicondutores.
Bem como, entre os recursos disponíveis, estão cabeçotes intercambiáveis que suportam múltiplos modos de ensaio, imageamento óptico acoplado para monitoramento em tempo real de falhas e compatibilidade com amostras complexas, como filmes finos, barreiras dielétricas e MEMS. Esses diferenciais ampliam a capacidade analítica e a profundidade dos dados obtidos.
Ademais, o SMT-5000 contribui para tornar os ensaios mais eficientes, repetíveis e integráveis às rotinas de pesquisa e controle de qualidade. Com ele, pesquisadores e engenheiros ganham agilidade na validação de materiais e segurança na tomada de decisão, desde o desenvolvimento até o acompanhamento em processos produtivos.
Aplicações industriais típicas
A seguir, listamos algumas aplicações industriais que se beneficiam diretamente da tribologia em semicondutores, com exemplos práticos e áreas envolvidas:
- Avaliação de adesão em filmes dielétricos
Essencial para garantir a fixação de camadas isolantes em chips e sensores. Muito utilizado na fabricação de microprocessadores, dispositivos fotovoltaicos e painéis eletrônicos na indústria eletrônica e de energia. - Testes de resistência ao risco em telas e sensores táteis
Aplicado no controle de qualidade de materiais usados em smartphones, tablets, painéis automotivos e equipamentos médicos. Verifica a durabilidade contra arranhões e deformações. - Caracterização de camadas protetoras em MEMS
Permite avaliar a robustez de estruturas em sensores de movimento, acelerômetros, micro válvulas e atuadores. Comum em dispositivos biomédicos, aeroespaciais e automotivos. - Controle de qualidade em revestimentos de wafers multietapas
Verifica a integridade de camadas aplicadas ao longo do processo de fabricação de circuitos integrados. Usado em linhas de produção de semicondutores e laboratórios de micro fabricação. - Otimização de materiais em dispositivos ópticos de alta precisão
Avalia o desempenho de revestimentos condutores e antirreflexo usados em sensores ópticos, câmeras industriais e equipamentos de imageamento científico.
Tribologia como aliada da inovação
A confiabilidade e o desempenho de dispositivos semicondutores dependem cada vez mais de testes mecânicos precisos e controlados. Dessa forma, a tribologia aplicada em microescala fornece os dados necessários para validar novos materiais, aperfeiçoar revestimentos e reduzir falhas em dispositivos complexos.
Por fim, com o SMT-5000, a Tennessine oferece ao mercado brasileiro uma solução completa para tribologia em semicondutores, alinhada às exigências de laboratórios de P&D, universidades e centros de controle de qualidade.
Conheça mais sobre essa e outras soluções em:
🔗 tennessine.com.br
Perguntas frequentes sobre tribologia em semicondutores
1. Quais são os principais testes tribológicos aplicados em semicondutores?
Os testes mais usados incluem o teste de risco (scratch), que avalia adesão de revestimentos; o teste de indentação, para medir dureza e resposta elástica; e o teste de desgaste, que simula atrito entre superfícies. Esses métodos ajudam a caracterizar filmes finos, MEMS e substratos com precisão micrométrica.
2. Como a tribologia melhora a confiabilidade de materiais semicondutores?
Ao identificar falhas mecânicas, como delaminações e fissuras, ainda na fase de desenvolvimento, a tribologia permite otimizar o desempenho de sensores, chips e dispositivos ópticos. Isso reduz falhas em campo, melhora a durabilidade e garante maior qualidade no produto final, especialmente em aplicações críticas como biomédica, automotiva e aeroespacial.
