O que acontece com as partículas dentro do meio filtrante?
Desenvolver um filtro eficiente exige muito mais do que selecionar materiais com especificações adequadas. Nesse sentido, é necessário compreender como as partículas interagem com a estrutura interna do meio filtrante, como o escoamento se distribui entre os poros e quais mecanismos dominam a captura em diferentes faixas granulométricas.
Historicamente, essas respostas dependiam de extensas campanhas de testes experimentais. Hoje, no entanto, é possível obtê-las com precisão crescente por simulação digital, antes mesmo de fabricar o primeiro protótipo.
O GeoDict, desenvolvido pela Math2Market, é uma plataforma consolidada para esse tipo de análise. A partir de modelos digitais 3D baseados em estruturas reais de materiais filtrantes, o software simula fisicamente o processo de filtração. Incluindo transporte de partículas, mecanismos de deposição, comportamento eletrostático e evolução do carregamento ao longo da vida útil do filtro.
Entenda mais sobre essa tecnologia e suas aplicações no blog da Tennessine!
Por que os testes experimentais têm limitações no desenvolvimento de filtros?
Primordialmente, os métodos experimentais de caracterização são indispensáveis para validação final e conformidade normativa. No entanto, como principal ferramenta de desenvolvimento, apresentam limitações concretas.
Cada variação de geometria, composição ou espessura do meio filtrante exige a fabricação de um novo protótipo e uma nova bateria de testes. Logo, isso aumenta o tempo de ciclo de desenvolvimento, eleva custos e consome matérias-primas em volumes significativos antes de se chegar a uma configuração otimizada.

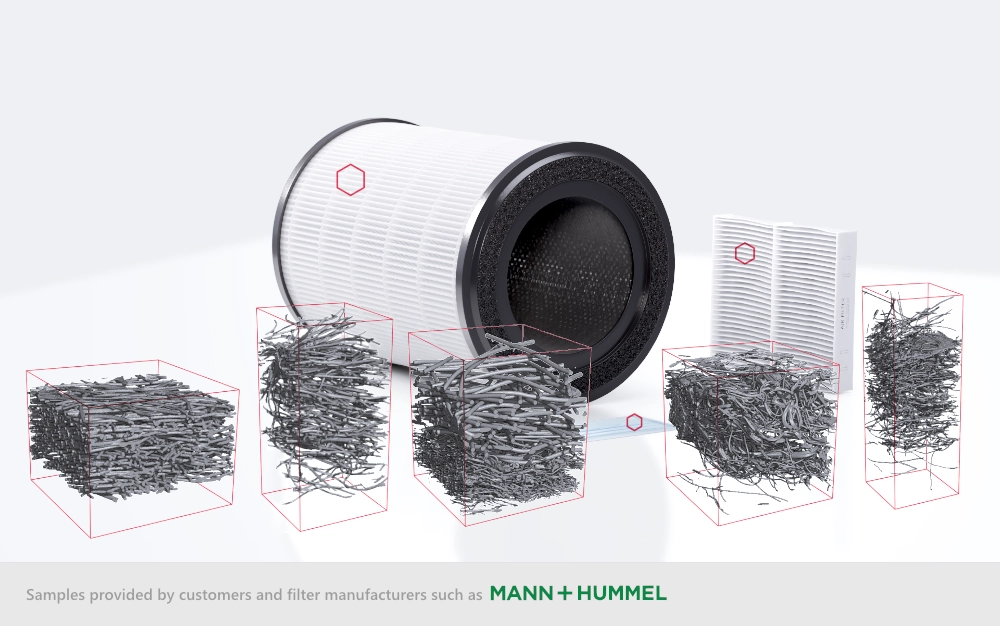

Amostras fornecidas por clientes e fabricantes de filtros, como a MANN+HUMMEL.
Fonte: Math2Market
Além disso, os testes convencionais fornecem resultados macroscópicos — eficiência global, perda de carga total —, mas não explicam os mecanismos internos que os originam. Saber que um filtro apresenta eficiência de 95% não revela, por si só, onde e por que os 5% restantes escapam. Tampouco indica como redesenhar a estrutura para corrigi-los.
A simulação digital, portanto, complementa os testes experimentais. Ela antecipa comportamentos, reduz iterações físicas e fornece dados sobre mecanismos internos que os ensaios convencionais não capturam diretamente.
Como o GeoDict transforma imagens em modelos de simulação?

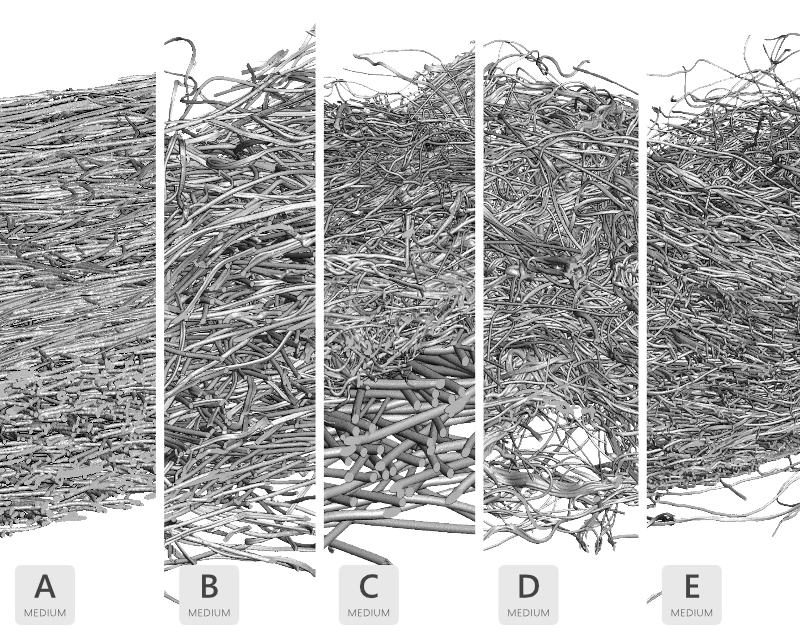

O ponto de partida do GeoDict é a representação digital fiel da microestrutura do material filtrante. Para isso, o software importa imagens obtidas por micro-tomografia computadorizada (micro-CT) ou FIB-SEM, que capturam a geometria real dos poros, fibras e partículas em três dimensões com resolução micrométrica.
A partir dessas imagens, o GeoDict gera modelos digitais 3D sobre os quais aplica simulações físicas. O sistema resolve equações de escoamento de fluidos — Navier-Stokes ou modelos de Lattice-Boltzmann —, transporte de partículas por diferentes mecanismos (inércia, difusão, interceptação e forças eletrostáticas) e deposição de material ao longo do tempo de operação.
O resultado é uma visão detalhada do que ocorre internamente no filtro: como as linhas de fluxo se distribuem, onde as partículas se depositam preferencialmente e como a resistência ao escoamento aumenta com o carregamento.
Vale destacar que o GeoDict também permite gerar estruturas sintéticas a partir de parâmetros estatísticos do material, como distribuição de diâmetros de fibras e porosidade, sem depender de imagens experimentais.
Assim, essa abordagem é especialmente útil nas fases exploratórias do desenvolvimento, quando ainda não há amostras físicas disponíveis.
O que a simulação revela que os testes convencionais não mostram?
A capacidade de visualizar e quantificar fenômenos internos é um dos diferenciais mais relevantes do GeoDict. Veja os principais insights que a simulação digital oferece:
Distribuição do escoamento — O software identifica canais preferenciais de fluxo que concentram partículas e reduzem a eficiência local do meio filtrante. Essa informação orienta ajustes na distribuição de densidade de fibras ou na geometria dos canais de escoamento.
Mecanismos de captura por faixa granulométrica — Partículas grandes são capturadas por inércia e interceptação; partículas ultrafinas, por difusão browniana. A simulação quantifica a contribuição de cada mecanismo e identifica a faixa de tamanho crítica para cada estrutura de filtro.
Evolução do carregamento — A deposição progressiva de partículas altera a geometria dos poros e, consequentemente, o comportamento do escoamento. A simulação prevê essa evolução ao longo da vida útil do filtro, apoiando decisões sobre intervalos de troca e critérios de carga máxima.
Contribuição das forças eletrostáticas — Em filtros eletrostáticos, como os usados em máscaras de proteção respiratória e sistemas de filtragem de ar de alta eficiência, a carga elétrica nas fibras tem papel determinante na captura de partículas finas. O GeoDict inclui módulos específicos para simular e otimizar essas interações antes da fabricação.
Aplicações industriais: onde a simulação digital impacta decisões reais
Em suma, a simulação por GeoDict é aplicável em diferentes segmentos onde a filtração é crítica para o desempenho do produto ou do processo.
Sistemas de climatização e ventilação (HVAC) — O desenvolvimento de filtros para ar condicionado e ventilação industrial beneficia-se diretamente da capacidade de prever eficiência de captura, queda de pressão e vida útil — sem múltiplos ciclos de prototipagem.
Saúde e proteção respiratória — Máscaras cirúrgicas e respiradores exigem equilíbrio preciso entre eficiência de filtração e resistência à respiração. A simulação permite explorar esse equilíbrio em diferentes estruturas de meio filtrante antes de qualquer fabricação.
Filtração industrial e controle de emissões — Sistemas de filtração em processos químicos, petroquímicos e de separação de sólidos têm requisitos específicos de eficiência e durabilidade. Nesse contexto, a simulação apoia o desenvolvimento desde as fases iniciais, reduzindo tempo e custo.
Controle ambiental e monitoramento de qualidade do ar — O desenvolvimento de meios filtrantes para amostragem ambiental e instrumentação analítica de partículas também se beneficia da caracterização digital da eficiência de captura por faixa de tamanho.
GeoDict e Tennessine no Brasil
A Tennessine é distribuidora autorizada do GeoDict no Brasil.
O suporte técnico inclui orientação na definição do fluxo de trabalho mais adequado para cada aplicação, desde a aquisição das imagens de microestrutura até a configuração das simulações e a interpretação dos resultados.
Além disso, a Tennessine oferece treinamento das equipes de P&D para uso autônomo da plataforma.
Para laboratórios e equipes de engenharia que buscam reduzir o tempo de desenvolvimento e minimizar ciclos de prototipagem, o GeoDict representa uma ferramenta de alta aplicabilidade prática.
👉 Saiba mais sobre nossas soluções em simulação digital e análise de materiais em nosso site!
Perguntas Frequentes
O GeoDict exige imagens de micro-CT para funcionar?
Não necessariamente. Além das imagens experimentais, o software permite gerar estruturas sintéticas baseadas em parâmetros estatísticos do material, como distribuição de diâmetros de fibras e porosidade. Essa abordagem é especialmente útil nas fases exploratórias, quando ainda não há amostras físicas disponíveis para análise.
O GeoDict é adequado para filtros de líquidos além de filtros de ar?
Sim. O software cobre simulações tanto em fase gasosa quanto em fase líquida, com módulos específicos para diferentes tipos de escoamento e mecanismos de separação. Isso o torna aplicável em filtração de combustíveis, óleos lubrificantes, fluidos industriais e processos de separação em sistemas aquosos.
